SENSOR AUDIO

SENSOR AUDIO VIDEO

Komponen yang di butuhkan :

- LM35

- ATmega16

-   Resistor

-  Button

- Capasitor

- Cap-Pol

- Crystal

- Switch

-  Buzzer

- Battery

- Relay

- Input

- Output

- Ground

Langkah langkah awal yang harus kita lakukan adalah sebagai berikut :

1. Terlebih dahulu kita membuka aplikasi proteus 8,  dengan cara : Windows  ~ Searach program files (ketikkan proteus 8) ~ enter


2. Kemudian pada tampilan pertama proteus 8 :
   Pilih lah new project ~ ubah nama file menurut tugas anda , lalu next ~ pilih CREATE  A SCHEMATIC FROM THE SELECTED TEMPLATE, atur posisi tampilan yang anda mau lalu next ~ pilih “CREATE A PCB LAYOUT FROM THE SE3LECTED TEMPALTED”  klik Default , next ~  klik  “CREATE FIRMWARE PROJECT” , next ~ Finish . Muncul tampilan seperti di bawah ini :

3. Untuk menambah komponen pilih : Library ~ pick parts from library ~ enter ,
   maka muncul tampiilan seperti ini

  4.  Ketikan komponen yang di perlukan pada kolom KEYWORDS ,  dan gambar komponen yang anda
         cari akan muncul  pada kolom SCHEMATIC PREFIEW

Oke lembar kerja sudah siap di gunakan , sekarang kita mulai membuat rangkaian sensor audio video :

• Pertama kita kumpulkan semua bahanbahan terlebih dahulu :



• Lalu kita taruh komponen LM35 , ATmega16 , Resistor , Button , Capasitor , Cap-Pol , Crystal:

• Kemudian sambungkan dengan kabel seluruh komponen yang telah ada di lembar kerja,lalu tambahakan komponen output , input dan ground  sehingga menjadi seperti gambar di bawah ini :

• Selanjutnya tambahkan komponen Buzzer , Battery , Relay , Input dan Ground

• Kemudian Sambungkan seluruh  komponen teresebut seperti pada gambar di bawah ini :



• Langkah terakhir lalu tambahkan Output , Switch dan Input lalu sambungkan ke tiga rangkaian tersebut seperti gambar ini :

• Rangkaian telah selesai dan siapuntuk di jalankan . Untuk dapat menjalankan rangkaian ini harus memakai script terlebih dahulu . Jika anda mempunyai script , langsung saja masukan file script kalian pada ATmega16 kemudian jalankan , jika berhasil berbunyi berarti script dan rangkaian anda itu benar

Read More

CARA MEMBUAT PAPAN PCB

Teknik pembuatan PCB yang akan dijelaskan dalam tulisan ini adalah teknik membuat PCB dengan cara menyetrika layout desain PCB pada suatu PCB polos. Teknik ini adalah cara pembuatan PCB yang paling sederhana.tujuan dari pembuatan PCB adalah memperoleh papan (board) untuk merakit komponen-komponen yang dibutuhkan dalam membuat suatu sistem elektronika. Hal yang terpenting disini adalah PCB yang kita buat adalah PCB yang sesuai dengan harapan kita. Artinya ketika komponen telah dipasang pada PCB, maka rangkaian elektronika yang kita rancang dapat bekerja sesuai dengan harapan kita. Kedua, dengan cara yang sederhana ini kita tidak mengeluarkan banyak biaya untuk membuat PCB. Berikut ini adalah langkah-langkah pembuatan PCB-nya:

Langkah 1: Mencetak desain pada kertas HVS

Cetak (print) desain PCB yang telah kita gambar dengan bantuan komputer pada kertas biasa (kertas HVS).



Langkah 2: Fotocopy desain PCB pada kertas glosy
Perbanyaklah hasil cetakan desain PCB tersebut dengan cara mem-fotocopy-nya. Fotocopy dilakukan dengan menggunakan kertas yang biasa digunakan untuk mencetak foto atau sering dinamakan dengan kertas gloosy. Gunakan kertas gloosy yang paling ringan beratnya (tipis). Untuk mendapatkan hasil yang baik (tinta yang cukup tebal), pilihlah tempat fotocopy yang menggunakan mesin fotocopy Xerox.




Langkah 3: Siapkan PCB polos
Siapkan PCB polos yang akan kita gunakan dalam pembuatan PCB, yaitu pertama, potong PCB polos sesuai dengan ukuran yang kita kehendaki untuk membuat PCB. Kedua, usahakan PCB polos yang digunakan permukaan lapisan tembaganya dalam keadaan bersih. Apabila masih kotor, bersihkan dengan menggunakan amplas yang paling halus tingkat kekasarannya.



Langkah 4: Siapkan setrika listrik
Siapkan setrika listrik yang biasa digunakan untuk menghaluskan pakaian. Aturlah tingkat panas atau temperaturnya sesuai dengan kebutuhan, yaitu tidak terlalu panas dan tidak juga hanya hangat. Tingkat panas pada permukaan setrika akan mempengaruhi keberhasilan proses pelekatan desain PCB pada PCB polos dan ada kemungkinan juga proses ini mengalami kegagalan, sehingga kita harus sabar mengulangi langkah-langkah pembuatannya dari awal. Setelah dirasa cukup sesuai temperaturnya, selanjutnya tempelkan desain PCB yang melekat pada kertas glossy di atas permukaan PCB polos yang tadi telah dipersiapkan. Atur posisi kertas tersebut, pastikan posisinya tidak miring atau melebihi luasan permukaan PCB polos.



Langkah 5: Proses penyetrikaan
Setelah itu, lakukan proses menyetrika kertas gloosy yang diletakkan diatas PCB polos tadi seperti halnya kita menyetrika pakaian kita. Pastikan merata proses penyetrikaan kita, terutama pada bagian-bagian tepi. Dalam penyetrikaan, jangan meletakkan setrika kita terlalu lama diatas PCB. Sesekali angkatlah supaya PCB tidak menerima panas yang terlalu tinggi. Jika terlalu panas, maka dapat menyebabkan lapisan tembaga pada PCB mengelupas (menggelembung) dan mungkin juga bahan PCB kita melengkung.

Langkah 6: Proses pendinginan
Jika proses penyetrikaan dirasa sudah merata (menggunakan perasaan), tunggulah sampai dingin. Jangan melepaskan kertas gloosy dari PCB polos ketika keadaanya masih panas, karena hal ini akan menyebabkan kegagalan perekatan tinta pada PCB polos.

Langkah 8: Proses pengelupasan kertas glosy
Siapkan nampan yang berukuran sesuai dengan ukuran PCB yang kita buat. Tidak terlalu besar dan juga tidak terlalu kecil. Isilah nampan tersebut dengan air dingin secukupnya. Selanjutnya, masukkan PCB yang tertempel padanya kertas glosy kedalam nampan berisi air dingin yang telah kita siapkan. Diamkan sejenak, kira-kira 10 sampai dengan 15 menit. Setelah itu, kemudian lakukan pengelupasan kertas glosy secara perlahan-lahan dengan menggunakan jari tangan. Dalam proses pengelupasan ini, ada kemungkinan kegagalan (tinta tidak melekat sempurna). Apabila tidak terlalu banyak jalur yang rusak, maka bagian-bagian yang rusak dapat ditutupi atau diperbaiki dengan menggunakan pena waterproof atau juga spidol permanen. Namun bila jalur yang rusak lebih dari 40%, maka mau tidak mau kita harus mengulang proses sablon tersebut dari awal.

Langkah 9:
Apabila proses-proses diatas berhasil dilakukan, selanjutnya proses yang harus dilakukan adalah melarutkan lapisan tembaga pada PCB polos yang tidak diperlukan dengan larutan ferriclorit (FeCl3).

Langkah 10:
Siapkan nampan yang berukuran sesuai dengan ukuran PCB yang kita buat. Tidak terlalu besar dan juga tidak terlalu kecil. Isilah nampan tersebut dengan air secukupnya. Air yang digunakan dalam pelarutan lapisan tembaga dapat menggunakan air biasa (tidak panas) atau juga air panas.

Langkah 11:
Masukkan bubuk ferriclorit (FeCl3) kedalam air dalam nampan yang telah dipersiapkan. Aduk hingga bubuk ferriclorit rata tercampur (larut) dalam air.

Langkah 12:
Masukan PCB polos yang telah disablon kedalam larutan ferriclorit. Sebagai tindakan kehati-hatian, sebelum dimasukan sebaiknya kita melakukan pemeriksaan ulang keadaan jalur-jalur PCB (hasil setrika), pastikan bahwa jalur yang akan kita buat sudah benar, tidak ada kesalahan. Setelah dimasukan, untuk mempercepat proses pelarutan lapisan tembaga, maka goyanglah nampan berisi larutan ferriclorit secara perlahan bersama-sama dengan papan PCB tersebut. Langkah ini dilakukan dilakukan selama kurang lebih 10 sampai dengan 15 menit.

Langkah 13:
Apabila sudah mulai terlihat terbentuknya jalur-jalur tembaga pada PCB, maka angkatlah PCB yang kita buat. Periksa apakah masih ada lapisan tembaga yang tidak diperlukan yang belum terlarutkan. Jika masih, masukan kembali PCB tersebut dan goyanglah lagi nampan beberapa saat lagi sampai semua lapisan tembaga yang tidak dibutuhkan terlarut secara sempurna.

Langkah 14:
Cuci PCB yang masih terdapat noda hitam dari tinta mesin fotocopy dengan menggunakan air. Untuk membersihkan tinta tersebut, gunakan minyak thiner ,bensin, solar, atau minyak sejenisnya. Apabila masih belum bersih sempurna, gunakan amplas halus untuk membantu supaya permukaan PCB benar-benar bersih. Hal ini supaya timah (tenol) mudah menempel ketika proses penyolderan komponen.
Sampai dengan proses ini, PCB buatan kita telah selesai dibuat dan siap digunakan

Read More

RANGKAIAN ATMEGA16

Membuat skematic dan layout pcb

Daftar komponen-komponen yang dibutuhkan:

1.       C1 (33pF)

2.       C2 (33pF)

3.       X1 (Crystal Freq-12MHz)

4.       4 buah pushbutton

5.       Atmega16

6.       LCD1 (LMO16L)

7.       IC L293D

8.       Motor DC (2 buah)

9.       Battery

Berikut langkah-langkah yang harus dilakukan.



1.      Pertama, kita buka PROTEUS 8, double klik pada icon PROTEUS 8 yang ada di desktop. Setelah terbuka, kita buat Project baru (New Project), caranya dengan klik menu file dan pilih New Project.

2.      Kemudian akan keluar kotak dialog seperti berikut.berikan nama pada file yang akan kita buat, kemudian pilih next.

3.      Selanjutnya pada kotak dialog berikut pilih create a scematic lalu pilih landscape A4 lalu pilih next, seperti gambar dibawah ini.

4.      Pada kotak dialog selanjutnya, langsung saja kita pilih next.

5.      Pada kotak dialog selanjutnya, langsung saja kita pilih next.

6.      Kemudian pada kotak dialog yang terakhir, langsung saja kita pilih finish.

7.      Selanjutnya muncul tampilan seperti berikut.

8.      Sekarang kita bisa mulai menggambar skematik. Pertama, kita pilih komponen yang kita butuhkan. Klik menu Library dan pilih Pick Part From Library.



9.      Atau untuk simpelnya, kita bisa klik kanan>Place>Component>From Libraries. Maka kotak dialog pick device akan muncul.

10.  Selanjutnya kita masukkan semua daftar komponen yang kita butuhkan dengan memasukkan nama komponen pada keyword.

11.  Setelah semua komponen masuk di daftar device (di panel sebelah kiri).

12.  Kemudian letakkan komponen yang telah ada pada sheet, dengan cara klik kanan pada sheet kemudian pilih place lalu pilih component dan pilih componen yang ingin dimasukkan.

13.  Selanjutnya letakkan semua komponen pada sheet seperti gambar berikut.

14.  sewaktu penyusunan jika ada komponen yang terbalik posisinya kiita bisa memutarnya

Dengan cara, klik kanan di komponen yang ingin diputar maka akan muncul kotak dialog dan gunakan bagian Rotate.



15.  Untuk menambahkan terminal output dan ground  pilih icon terminal pada toolbox kemudian tambahkan ground dan output seperti gambar diatas

.

16.  setelah itu kita sambungkan semua komponen tadi mengunakan wire label mode pada toolbox.

 "Ingat kita hanya perlu mengklik pada ujung tiap-tiap komponen yang akan dihubungkan, junction akan muncul dengan sendirinya apabila ada jalur yang membutuhkan juction."

17.  Sehingga menjadi seperti gambar berikut.

18.  Kemudian tambahkan teks seperti gambar berikut.



19.  Setelah selesai dengan schematic, kita akan lanjutkan ke rangakaian PCBnya. Pertama kita buka dulu lembar kerja layout PCBnya, dengan cara klik icon PCB layout yang ada di bawah menu Design dan berdekatan dengan Schematic Capture.

20.  Maka lembar kerja Layout PCB akan tampil.

21.  Selanjutnya kita masukkan komponen dengan cara klik kanan pada sheet kemudian pilih place lalu pilih component dan pilih componen yang ingin dimasukkan.

22.  Kemudian letakkan komponen seperti gambar berikut.

23.  Selanjutnya untuk merouting rangkaian psb tersebut kita pilih menu tools lalu pilih auto-router.

24.  Kemudian muncul kotak dialog seperti berikut, lalu kita pilih begin routing.

25.  Selanjutnya akan terbentuk rangkaian pcb seperti gambar berikut.

26.  Selanjutnya kita harus membuat program untuk atmega16 agar rangkaian tersebut dapat bekerja.

27.  Untuk membuat program dengan bahasa C kita menggunakan aplikasi CodeVision AVR.

228.  Buka program CodeVision AVR.

29.  Selanjutnya kita pilih file kemudian pilih new.

30.  Kemudian pada kotak dialog yang muncul pilih menu project lalu ok,

Kemudian pilih yes.

Lalu plih seperti gambar dibawah ini .

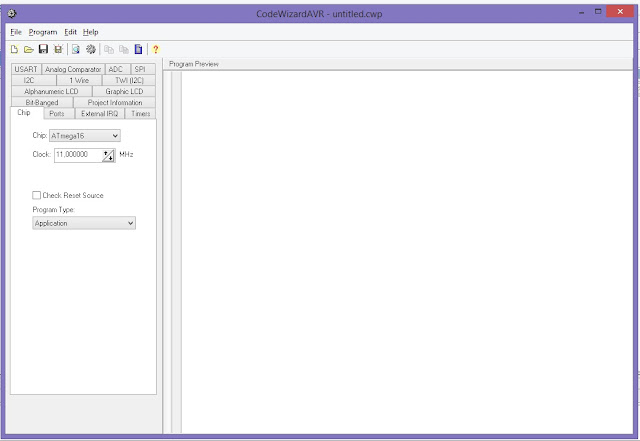

31.  Kemudian pada kotak dialog yang muncul kita pilih chip, lalu  atur seperti gambar berikut.

32.  Lalu pilih port kemudian ubah port C dan port D dari input menjadi output seperti gambar berikut.

33.  Selanjutnya pilih alphanumeric LCD lalu pilih enable kemudian pada LCD module avr ubah menjadi port C, seperti gambar berikut.

34.  Kemudian pilih timer lalu pilih timer 1 kemudian ubah clock value menjadi  11000,000 kHz lalu pada mode menjadi Fast PWM top=0x00FF dan juga ubah out A dan out B menjadi  Non-Inv.

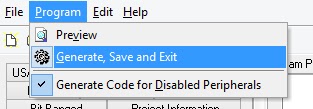

35.  Selanjutnya pilih program lalu pilih generate, save and exit

.

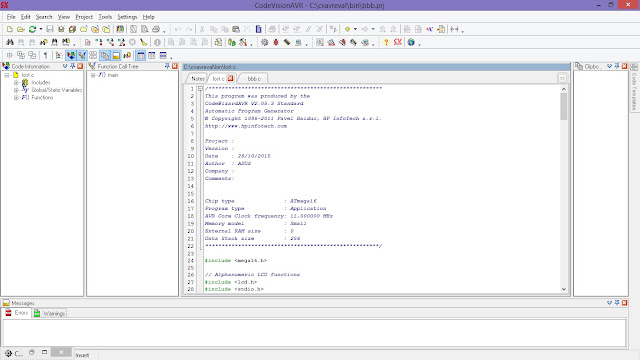

36.  Kemudian akan keluar tampilan coding seperti berikut.

37.  Kemudian kita tambahkan variabel pada coding tersebut seperti gambar berikut.

38.  Lalu scroll kebawah kemudian tambahkan coding seperti gambar berikut.

39.  Jika telah selesai selanjutnya kita check coding yang telah kita buat dengan memilih project kemudian compile, jika coding yang kita buat tidak memiliki error, selanjutnya pilih build.

40.  Kemudian kita masukkan coding yang telah kita buat tadi kedalam atmega16.
41.  Double klik pada atmega16 kemudian masukkan coding tadi.

42.  Selanjutnya kita tes rangkaian tersebut.
